Bộ kiểm tra đồng vị pha không dây PD800W
Bộ kiểm tra đồng vị pha không dây PD800W (Cordless Phasing Tester) giúp thực hiện các phép đo quan hệ pha một cách chính xác, nhanh chóng và thuận tiện trong nhiều ứng dụng như:
- Kiểm tra đồng vị pha.
- Phát hiện điện áp.
- Xác định thứ tự pha.
- Hiển thị góc lệch pha.
Chỉ với một bộ thiết bị, PD800W có thể sử dụng cho:
- Hệ thống điện thứ cấp ba pha.
- Điểm thử điện dung (Capacitive Test Points).
- Hệ thống cáp ngầm phân phối (URD).
- Đường dây trên không, hệ thống truyền tải và trạm biến áp.
Thiết bị hoạt động tương tự bộ kiểm tra đồng vị pha truyền thống nhưng không cần cáp kết nối giữa hai đầu đo và không cần điện trở nối dài.
Mỗi đầu dò đều có khả năng chống nước, kết cấu chắc chắn, chịu được điều kiện làm việc khắc nghiệt và được che chắn hoàn toàn nhằm giảm thiểu ảnh hưởng của điện trường nhiễu.
-
-
504
- Thông tin sản phẩm
- Bình luận
Thông số kĩ thuật
| Thông số | Thông tin |
|---|---|
| Tên nhà sản xuất | Bierer & Associates, Inc. 10730 Farrow Rd., Blythewood, South Carolina 29016, Hoa Kỳ |
| Tên sản phẩm | PD800W |

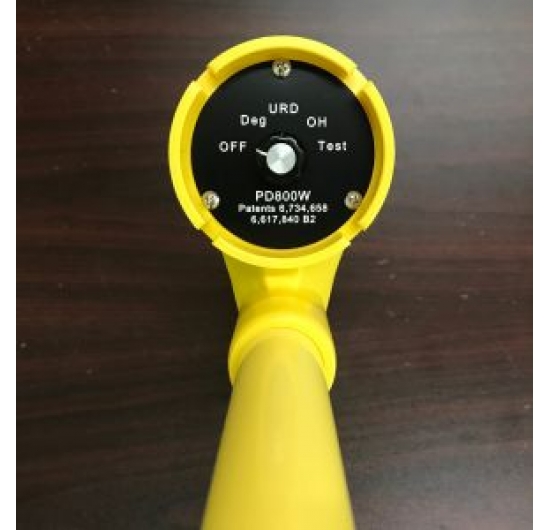

| Đặc tính sản phẩm | - Công nghệ được cấp bằng sáng chế (Patented Technology)- Vỏ thiết bị được che chắn chống nhiễu (Shielded Housings)- Đầu dò điện trở 24 MΩ- Công nghệ không dây được chứng nhận FCC- Chức năng tự kiểm tra (Self Test) tại vị trí công tắc "T" (TEST) |
| Mô tả chức năng | Thiết bị phát hiện điện áp và kiểm tra đồng vị pha không dây (Voltage Detector/Wireless Phasing Meter) |
| Nhiệt độ làm việc tối thiểu | 0°F (-18°C) |
| Nhiệt độ làm việc tối đa | 120°F (49°C) |
| Khoảng cách hoạt động tối đa | 100 ft (30,5 m) trong môi trường có nhiễu; 300 ft (91,4 m) trong môi trường không có nhiễu |
| Thông số DC | Không áp dụng (N/A) |
| Thông số AC | 2 kV – 51 kV (điện áp pha-đất danh định) ở chế độ OH và URD. 120/208 V – 765 kV (điện áp pha-đất) ở chế độ DEG. Việc kiểm tra đồng vị pha ở chế độ DEG đối với điện áp trên 69 kV được thực hiện theo phương pháp không tiếp xúc. |
| Kích thước | Dài 14,5 in (36,8 cm) × Rộng 4 in (10,2 cm) × Cao 7 in (17,8 cm) |
| Khối lượng | Đầu dò đo (Meter Probe): 2,5 lb (0,9 kg).Đầu dò tham chiếu (Reference Probe): 2 lb (0,91 kg). |
| Ứng dụng | - Chế độ OH và URD: Kiểm tra điện áp danh định của hệ thống phân phối đến 51 kV.- Chế độ DEG: Kiểm tra đồng vị pha và đo góc lệch pha với độ chính xác ±2°, áp dụng cho hệ thống từ 120/208 V (thứ cấp) đến 765 kV (hệ thống truyền tải). |
Đặc điểm nổi bật của PD800W
Ứng dụng công nghệ truyền thông không dây được chứng nhận FCC.
Đầu dò đo được trang bị màn hình kỹ thuật số lớn, dễ đọc và có đèn nền.
Cả hai đầu dò đều có đèn LED cường độ sáng cao, mã màu để hiển thị trạng thái.
Hai đầu dò có khả năng chống va đập và chống nước, phù hợp với môi trường làm việc khắc nghiệt.
Không cần cáp kết nối giữa hai đầu dò.
Không cần điện trở nối dài.
Hai đầu dò được che chắn hoàn toàn, giảm thiểu ảnh hưởng của điện trường nhiễu.
Đầu dò đo có thể hoạt động như thiết bị phát hiện điện áp, hiển thị giá trị điện áp xấp xỉ khi ở chế độ URD, OH hoặc kết hợp với đầu dò tham chiếu để đo điện áp đến 51 kV so với đất.
Kiểm tra đồng vị pha tiếp xúc trực tiếp trên hệ thống phân phối điện từ 120 V đến 69 kV.
Kiểm tra đồng vị pha không tiếp xúc (chỉ ở chế độ đo góc pha) trên hệ thống truyền tải và trạm biến áp từ 69 kV đến 800 kV.
Kiểm tra đồng vị pha cho hệ thống URD.

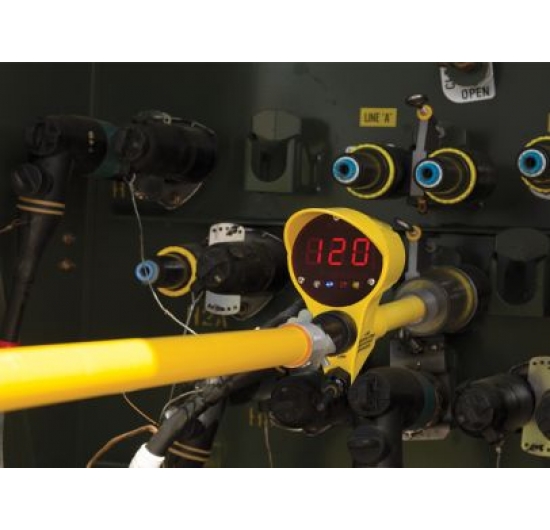

Kiểm tra đồng vị pha tại điểm thử điện dung trên đầu cáp URD (URD Elbows).
Kiểm tra đồng vị pha thông qua đèn chỉ thị thứ tự pha ở chế độ URD và OH.
Hiển thị góc lệch pha thực tế (độ) ở chế độ DEG.
Tự động cảnh báo khi phát hiện chuyển đổi Delta/Wye (tam giác/sao) bằng đèn chỉ thị nhấp nháy.
Có thể sử dụng để đấu nối song song hệ thống điện của đơn vị điện lực với nhà máy đồng phát điện (Cogeneration Plant).
Khoảng cách truyền thông không dây lên đến 100 ft (khoảng 30 m).

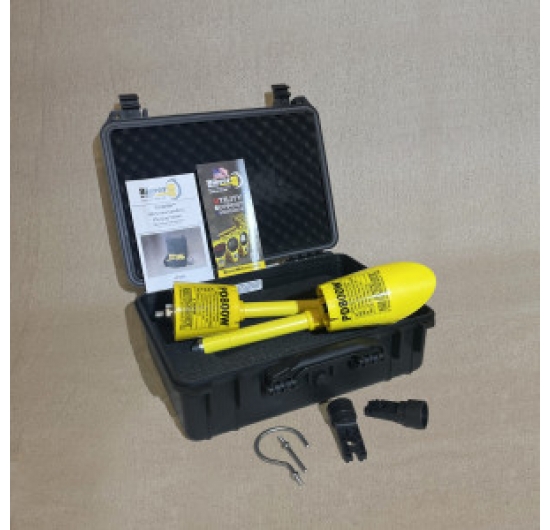

Bộ thiết bị được bảo quản trong vali chuyên dụng có lớp đệm xốp chịu lực, độ bền cao.
