Sensorlink đầu dò điện áp cao 8-014
| Nhà phân phối | : Công ty TNHH Kỹ thuật Minh Đăng |
| Model | : 8-014 |
| Nhà sản xuất | : Sensorlink |
Tính năng chính
- Công cụ kiểm tra chất lượng điện năng tối ưu từ 120 vôn đến 40kV
- Xác định tần số, công suất, sóng hài, độ sụt và độ dâng, xung đột và xung điện áp
- Bảo trì hệ thống điện và khắc phục sự cố về điện
- Tải xuống dạng sóng vào phạm vi hoặc máy phân tích
Tổng quan

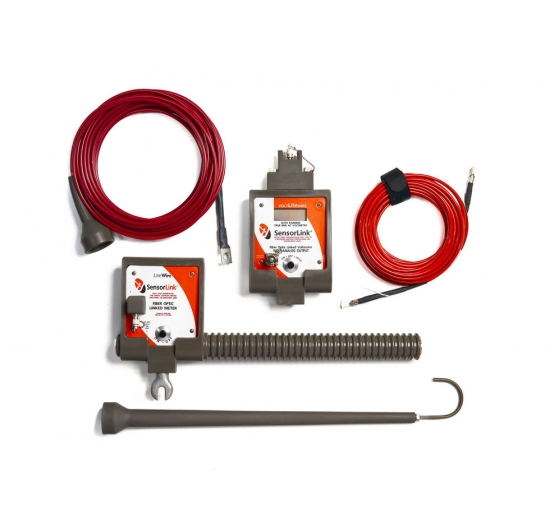

Litewire là đồng hồ đo RMS thực được thiết kế để các công ty điện lực sử dụng nhằm cảm nhận dòng điện hoặc dạng sóng điện áp từ phía sơ cấp của mạng lưới phân phối.
Cả Amp Litewire và Volt Litewire đều là máy đo True RMS cảm biến trên các đường điện áp chính. Các tín hiệu được số hóa, cô lập và truyền xuống điện thế đất trên cáp quang không dẫn điện.
Ở mặt đất, tín hiệu kỹ thuật số được chuyển đổi thành tín hiệu tương tự. Các tín hiệu này hiển thị trên màn hình LCD cũng như đầu ra tương tự. Đầu ra tương tự là tính năng độc đáo của thiết bị này. Nó là bản sao của dòng điện cao thế hoặc dạng sóng điện áp, chính xác đến khoảng sóng hài thứ 50 và có sẵn dưới dạng tín hiệu AC 0-2 vôn ở mặt đất. Điều này cho phép sử dụng nhiều thiết bị điện áp thấp tinh vi, chẳng hạn như phạm vi, máy ghi thu thập dạng sóng, máy phân tích chất lượng điện năng và các thiết bị phân tích khác mà trước đây không thể sử dụng ở điện áp cao
Cáp quang có độ bền vật lý cao, đồng thời cung cấp đường dẫn dữ liệu tốc độ cao cần thiết để truyền sóng kỹ thuật số từ cảm biến đến bộ phận hiển thị. Nó cũng là chất cách điện điện áp cao giữa hai bộ phận và được thử nghiệm để cung cấp khả năng cách ly 100 kV trên mỗi foot.
-
-
840
- Thông tin sản phẩm
- Bình luận
| Model | 8-014 |
| Phạm vi hoạt động | |
| Điện áp | 0-40 kVAC |
| Độ phân giải | |
| Điện áp 0-20 kVAC | 10 V |
| Điện áp 20+ kVAC | 100 V |
| Trọng lượng Voltstik | 5.5 lbs, 2.50 kg |
| Độ chính xác | ±2% |
| Đầu ra tương tự | 50 mv trên kV |
| (2 volts = 40 kV) | |
| Trở kháng đầu ra | Tối thiểu 6000 ohm |
| Đáp ứng tần số | 2500 Hz, cao hơn tần số hài bậc 40 ở tần số 50Hz hoặc 60Hz |
| Hoạt động | |
| Điều khiển | Hoạt động công tắc nút đơn trên mỗi đơn vị. Một công tắc trên máy phát, một công tắc trên máy thu |
| Điện cực | Có thể tháo rời |
| Tần số, 50 Hz | 47 đến 53 Hz |
| Tần số, 60 Hz | 57 đến 63 Hz |
| Cơ khí | |
| Màn hình | Màn hình 3,5 chữ số trên máy thu |
| Vỏ | Urethane đúc chống sốc và chống nước |

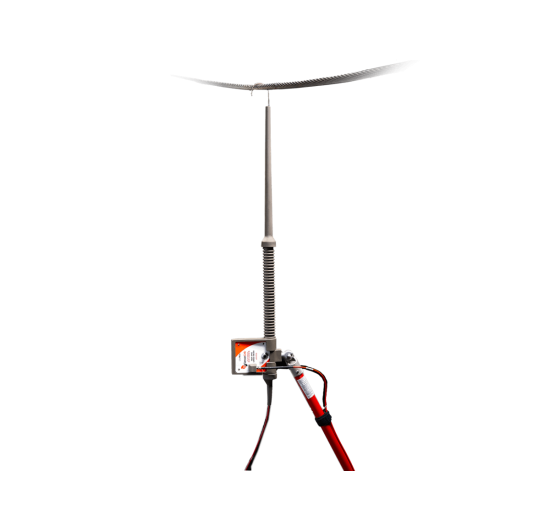

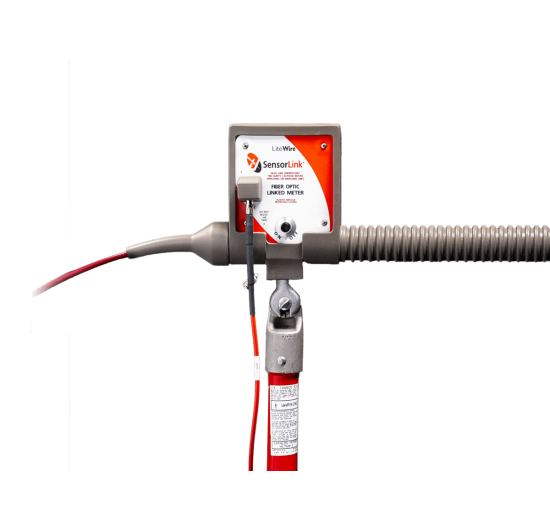

| Lắp đặt Hot Stick | Bộ chuyển đổi đầu kẹp đa năng (không bao gồm hot stick) |
| Pin | Hai pin kiềm hoặc lithium 9V; một pin cho mỗi đơn vị |
| Thời gian pin | Tối thiểu 4 giờ sử dụng liên tục |
| Nhiệt độ hoạt động | -22° đến +140° F, -30° đến +60° C Cần có pin Lithium để sử dụng ở nhiệt độ dưới -4°F (-20° C) |
| Cáp quang | |
| Chiều dài | 40’, 12.19m |
| Sự cách ly | 100 kV mỗi foot |
| Tùy chỉnh | |
| Model 7-03210 | Cáp mở rộng 10’, 3.05 (Có sẵn chiều dài dài hơn từ nhà máy) |
| Model 7-026-1 | Cáp quang 40 ft (12,19 m) |

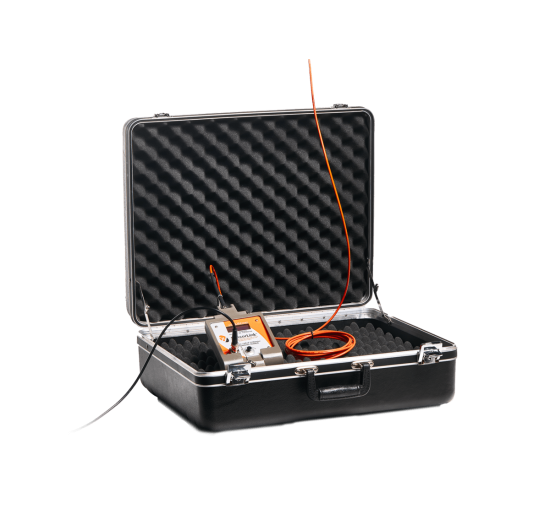

| Model 7045 | Hộp đựng cứng |
| Volt Litewire không phải là thiết bị ghi âm và không được thiết kế để triển khai trên dây dẫn trong thời gian liên tục. | |
